ŚCIANY MOBILNE AKUSTYCZNE

Projektowanie i wykonanie ścian mobilnych APM

Każdą realizację dopasowujemy do konkretnego pomieszczenia, jego wymiarów, konstrukcji budynku oraz oczekiwanego sposobu użytkowania. Zajmujemy się całym procesem realizacji – od projektu, przez produkcję i dostawę, po montaż ściany mobilnej w obiekcie.

Na etapie projektowania uwzględniamy między innymi wymiary przegrody, sposób prowadzenia i parkowania modułów, połączenie systemu z konstrukcją budynku, wymagania dotyczące izolacyjności akustycznej oraz ewentualne zastosowanie modułów drzwiowych.

Dzięki temu ściany mobilnej nie traktujemy jako pojedynczego elementu wyposażenia, lecz jako kompletną przegrodę współpracującą ze stropem, ścianami stałymi i podłogą.

Elastyczny podział pomieszczeń

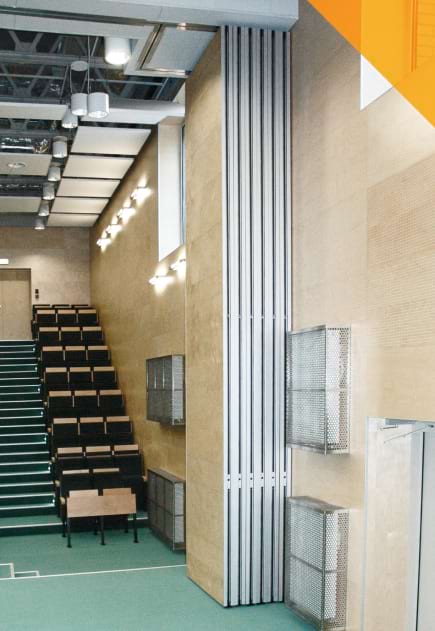

Produkujemy systemy składające się z niezależnych modułów, które można przesuwać i ustawiać zgodnie z zaprojektowaną konfiguracją. Po ich zamknięciu powstaje pełna ściana wydzielająca osobne pomieszczenia, natomiast po przesunięciu paneli przestrzeń może ponownie funkcjonować jako jedna sala.

W ten sposób umożliwiamy wykorzystanie tej samej powierzchni na różne sposoby bez wykonywania stałych ścian działowych. Jest to szczególnie istotne w obiektach, w których liczba użytkowników oraz sposób organizacji przestrzeni często się zmieniają.

Izolacyjność akustyczna ścian mobilnych APM

Projektując mobilną ścianę akustyczną, uwzględniamy nie tylko możliwość fizycznego podziału pomieszczenia, ale również ograniczenie przenikania dźwięku pomiędzy powstałymi przestrzeniami.

W badaniach laboratoryjnych naszych systemów dla badanych konfiguracji ściany przesuwnej uzyskano wartości Rw 48–49 dB. Osobno badane są również moduły drzwiowe, ponieważ ich właściwości mają wpływ na parametry całej przegrody.

Dobierając rozwiązanie, uwzględniamy sposób wykorzystania wydzielanych pomieszczeń. Inne wymagania mogą dotyczyć sali konferencyjnej w biurze, inne auli, sali hotelowej czy przestrzeni przeznaczonej do równoczesnego prowadzenia kilku wydarzeń.

Od czego zależy skuteczność akustyczna ściany mobilnej?

Projektując i montując system, bierzemy pod uwagę fakt, że izolacyjność akustyczna nie zależy wyłącznie od wypełnienia pojedynczego panelu. O właściwościach całej przegrody decydują również połączenia pomiędzy modułami, uszczelnienie ściany, jej połączenie z konstrukcją budynku oraz prawidłowy montaż.

Dlatego właściwości akustyczne uwzględniamy już na etapie projektowania systemu. Szczególne znaczenie mają:

szczelność połączeń pomiędzy modułami,
uszczelnienie górnej i dolnej części przegrody,
sposób połączenia systemu ze stropem i ścianami stałymi,
parametry zastosowanych modułów drzwiowych,
prawidłowe wykonanie i montaż całego systemu.

Pomiary akustyczne ścian mobilnych APM

Parametry laboratoryjne pozwalają nam porównywać właściwości poszczególnych systemów, ale nie opisują jeszcze całej przegrody wykonanej w konkretnym budynku. Na końcową izolacyjność akustyczną wpływają również warunki montażu, połączenie ściany mobilnej ze stropem, podłogą i ścianami stałymi oraz boczne drogi przenoszenia dźwięku.

Dlatego analizujemy nie tylko wyniki badań laboratoryjnych, ale również pomiary powykonawcze in situ. Dysponujemy kilkudziesięcioma raportami z pomiarów wykonanych przez podmioty akredytowane w PCA. W przebadanych realizacjach maksymalna wartość wskaźnika R’A1 dla przegrody z wbudowaną ścianą przesuwną mieści się w przedziale 44–45 dB.

Laboratoryjne parametry izolacyjności akustycznej

Badania izolacyjności od dźwięków powietrznych wykonano zgodnie z PN-EN ISO 10140-2:2011.

Co oznaczają parametry Rw, C, Ctr i R’A1?

Same wartości wyrażone w decybelach wymagają właściwej interpretacji. Inny parametr opisuje wynik uzyskany podczas badania laboratoryjnego samego systemu, a inny właściwości kompletnej przegrody funkcjonującej już w budynku.

Badanie laboratoryjne a pomiar w gotowym obiekcie

Wartość uzyskana w laboratorium dotyczy konkretnego zestawu badanego w kontrolowanych warunkach. Po zamontowaniu systemu w budynku oceniana jest już cała przegroda, dlatego wynik pomiaru powykonawczego może różnić się od deklarowanego parametru laboratoryjnego.

Na rzeczywisty rezultat wpływa między innymi sposób połączenia ściany mobilnej z konstrukcją budynku oraz możliwość przenoszenia dźwięku innymi drogami. Dlatego przy projektowaniu akustycznego podziału przestrzeni uwzględniamy nie tylko właściwości samego systemu, ale również warunki jego zastosowania.

Moduły drzwiowe w ścianach mobilnych

Produkujemy ściany mobilne również w konfiguracjach wyposażonych w przejścia drzwiowe, dzięki czemu po zamknięciu przegrody możliwa jest komunikacja pomiędzy wydzielonymi częściami obiektu. Właściwości akustyczne drzwi analizujemy oddzielnie od parametrów pełnych modułów ściennych.

W badaniach systemu KONCEPT P100 uzyskano Rw 43 dB dla drzwi jednoskrzydłowych oraz Rw 45 dB dla drzwi dwuskrzydłowych. Pozwala nam to uwzględniać konfigurację kompletnej przegrody już podczas projektowania systemu.

Ściany mobilne akustyczne – od projektu do montażu

Projektujemy i produkujemy ściany mobilne jako kompletne rozwiązania przeznaczone do konkretnego obiektu. Zajmujemy się przygotowaniem systemu, produkcją jego elementów, dostawą na miejsce inwestycji oraz profesjonalnym montażem.

Korzystamy przy tym z doświadczeń wynikających zarówno z badań laboratoryjnych, jak i pomiarów wykonanych w rzeczywistych obiektach. Dzięki temu możemy uwzględniać właściwości akustyczne nie tylko pojedynczego panelu, ale całej projektowanej przegrody.

Produkujemy ściany mobilne, które łączą elastyczny podział przestrzeni z wysoką izolacyjnością akustyczną. Pozwala to dostosowywać jedno pomieszczenie do zmieniających się potrzeb użytkowników bez wykonywania stałych przegród.
